高压电机维修线圈绕制知识
高压电机维修线圈绕制的好坏直接关联着高压电机维修质量,所以高压电机维修师傅必须掌握高压电机维修线圈绕制知识,下面我们就介绍高压线圈的绕制知识。
高压电机维修绕线
高压电机维修绕线按电压等级需要选用双亚胺,单亚胺,单薄双丝等各种规格的丝包扁线,材料齐备后,方可在绕线机上绕制制成梭型成圈,一般电机最短线圈直线部分25厘米 ,最大线圈直线部分 1.2米,绕制可单平绕,单立绕,也可双平换位绕,也可双平换位立绕,根据具体要求确定。利用圆盘中的万能调节也可绕制圆漆包线线圈。绕线机内置一台调速电机与一台涡轮涡杆减速机,带动绕线机实现0-120转/分的可顺逆可制动的旋转,并可正反计数,一般可绕制1600KW以内的各种电机线圈,另配有简易涨紧器一套,可控制绕制线圈的松紧度,一般的电机维修厂家选用如上产品即可,如遇到特殊大型规格时,可选择特异型绕制设备。
二.线圈成型前包扎
高压电机梭型线圈绕制后 ,用收缩带 ,黄蜡绸带等绝缘材料包扎,目的是:保护线圈外绝缘、层间绝缘、匝间绝缘不至于损坏。在拉型机时免受模具夹具、鼻端销钉等摩擦,防止松动变形。
三.线圈成型
高压线圈成型,利用成型机、涨型机、拉型机来把绕线机绕制的立绕梭型线圈或平绕梭型线圈拉成框行线圈,框型线圈以电机定子铁心的内外圆为标准,组成向心式的有角度的线圈,绕制梭型线圈。
四.线圈整形
高压电机线圈整形:高压线圈由于加上层数不等的云母绝缘材料后,厚度增加了很多,线圈端部距离被绝缘层挤占,稍不注意,嵌线时拥挤嵌放不下去,造成嵌线困难,这就需要冷整型。冷整型模具(或叫正型模具),传统以木制为多,每种型号的电机就需要制作一套模具,最好是使用的整型模具具备调距、调角度、调端高等方面的灵活性。整型期间敲打时必须注意,不可破坏层间绝缘。

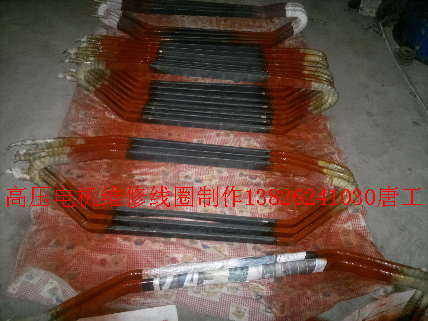

五.线圈包扎云母带及热压
高压电机线圈绕制冷正形后,即进入包扎工序,目前线圈绝缘等级高的材料基本国产化,但云母材料的质量、价格很悬殊。高压电机维修制作线圈绕制高压电机线圈,要熟知产品的质量,电压的高与低、根据季节不同各种等级云母等材料认购标准不同。各种电机等级线圈包扎多少层数、先包直线还是后包端部要看何时嵌线而定。云母带,高阻带,收缩带至于在线圈中起什么作用,哪种质量好、怎样包扎,包扎在什么位置,包多少层等等,最好掌握并熟记要领。初修大型高压电机的客户初期还是以手工包扎为好。一台高压电机维修时下列几步一般要同时展开进行:绕线、拉型、冷正型、包云母带、包高低阻带,这些工序均需2-3人操作。同时下道热压线圈的工作程序也应开始。热压的主要目的有:
1. 定形后可嵌线方便。
2. 线圈固化可防潮,防水浸。
3. 电晕放电到槽口以外。
4. 完成对外界的封闭,免高压击穿。
六.线圈测试耐压
高压电机热压线圈退模后要放置一段时间再测试耐压,这是检验产品的一道工序,按照3000V、6000V、0000V等不同的工作电压有不同的要求打耐压标准。
直线部分或弯曲部分怎样去防止打穿,送些均须在热压时掌握,高压电机维修厂家必须掌握高压电机线圈绕制知识和技巧,掌握线圈打耐压后打穿后怎样去复制该线圈的技巧。
