用旧工艺操作维修直流电机电枢绕组有哪些缺点?
来源:本站 作者:管理员 日期:2015-7-13
用旧工艺操作维修直流电机电枢绕组有哪些缺点?
用旧工艺操作维修程序

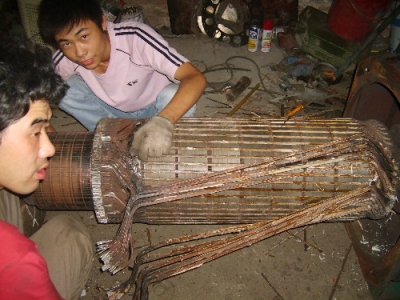

直流电机维修单位为了节省铜材和工时,或因一时购买不到合适规格的导线,往往利用原铜线进行修复。按正常操作程序修复是:起出旧线圈;剔除旧线圈绝缘,同时进行退火处理;铜线调直和焊补;刮线头和端头搪锡;弯鼻子、整形;分开线圈两腿;线圈整形;打磨铜线毛刺;包扎绝缘;嵌线、接线、焊接;绑扎无纬带、浸漆烘干处理等。
用旧工艺操作维修的缺点如下:
(1)线圈维修质量不好,一般直流电机维修单位没有真空退火炉设备,往往采用火烧旧线圈绝缘和退火办法,因此,严重地破坏了线圈原来固有的形状,在烧导线时,把铜线烧的弯弯曲曲。虽经调直处理,导线表面也不易平坦,使线匝之间不能紧密地贴服,线与线之间存在许多点接触和缝隙。因此包扎绝缘和嵌线后,易压破匝间绝缘,造成匝间短路故障。同时线圈外形尺寸胀大,造成嵌线困难。
火烧导线时,由于温度不好控制,温度不均,造成导线受热不均,甚至有的铜线被烧熔,烧断。
(2)浪费工时:线圈退火前,为避免引线头的搪锡表面被灼结成金属硬瘤,事先要将焊锡瘤锉平,然后用泥封住唐锡表面。一台大型直流电机,线头有数千个,全靠手工操作,非常费工。
其次,调直导线的工作量更大,因被火烧后的铜线形状完全改变,需要彻底将原线圈各部分调直、敲平,尤其原线圈的鼻部圆弧,需要重新调直相当困难,所以比用新导线制造线圈时还费工,并且还要做出许多模具。
