维修交流电机定子绕组一般有哪些类型?
维修交流电机定子绕组根据结构和制造方法的不同,分别为软绕组(散嵌绕组)和硬绕组(成型绕组)两大类型。
软绕组由绝缘圆导线绕制,常用于工作电压不超过500V的半闭口槽小型电机。交流电机软绕组按层数分类,有单层绕组、双层绕组和单双层混合绕组。一般来说,10kW以下的小型电机宜采用单层绕组,10kW以上的电机,宜采用双层绕组,单双层混合绕组主要用于变极电机或三相正旋绕组的电机中。
硬绕组是由绝缘扁线或导条制造的成型线圈组成,一般是用于高压电机维修绕组,根据嵌装方法不同,可分为嵌入式和插入式两种。

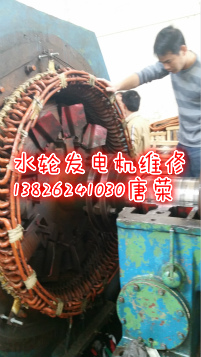

高压电机维修嵌入式硬绕组的铁心槽为开口槽,绕组元件为多匝或单匝成型线圈。高压电机维修多匝成型线圈用于开口槽时,一般已包好对地绝缘,并经绝缘处理,当用于半开口槽时,线圈由双股绝缘扁线并绕成型,称为分嵌绕组。单匝线圈式成型线圈多用于中、大型汽轮发电机维修或水轮发电机维修中,一般单匝成型线圈有大的导体截面,由多股绝缘扁导线组合,并在特制的模具或成型设备上弯制而成。3000kW以上的大型发电机,由于导体特别大,槽内漏磁场将引起导体内电流分布不均,使绕组损耗增大,为了克服这一缺点,线圈常用多股绝缘导线换位编织而成。
插入式硬绕组的铁心槽为半闭口槽,绕组元件为半圈式线棒,用于旧式中、小型汽轮发电机维修定子嵌线用。线棒由单匝多股绝缘扁导线组合,先将一端线棒弯制后敷以绝缘,另一端待插入槽后再弯形。
