直流电机维修保养转子绕组开路电压比的测定方法

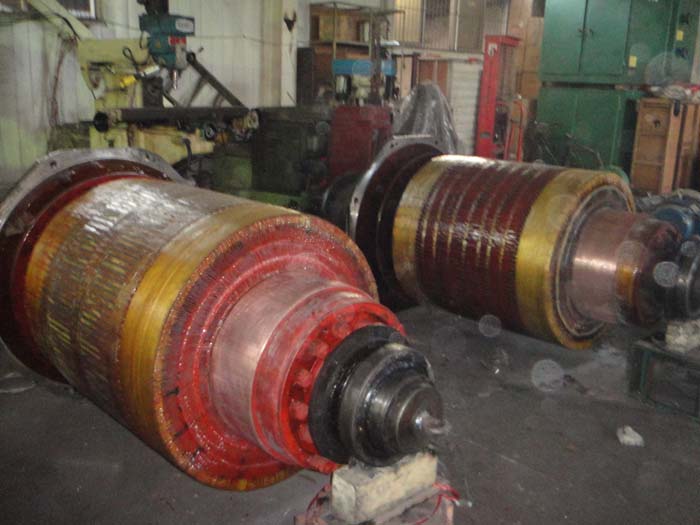

(1)直流电机维修保养时首先是通过此项试验可查出定子、转子绕组匝数、并联支路数,线圈节距和接线方式是否正确;绕组有无短路故障;三相绕组是否对称;另外通过试验算出电压比是否符合电动机铭牌数据。一般要求电压比于标准值之差不超过±5%.
(2)试验方法
将转子堵住不动,转子绕组开路,断开启动电阻器。定子施加三相额定电压,在转子集电环间测出转子绕组各线间的电压值。测出的定、转子线电压比值,与铭牌对照看是否相符。
转子电压高于600V的绕线电动机,定子试验电压可降低,电压表可不经电压互感器,直接测量转子电压。
在试验时,如果转子开路时自启动,可检查是否有异相短接处或转子绕组有短路故障存在。另外检查是否有铁磁零部件涡流引起转子自转。如果转子正常,可将转子卡住再做此项试验。
对于高压电动机(6000V或3000V电动机),可降低试验电压。3000V电动机,用600~800V三相电源做试验;6000V电动机可用1300~1400V做试验。
(3)计算方法
一台YR400-6型三相绕线转子异步电动机,6kV,355kV,转子额定电压U20=347V,定子绕组均为Y接法。
试验时,定子施加380V三相电源,从转子侧测出开路电压为24.2V.开路电压比,也可以从转子侧通入电压,在定子绕组侧测量电压。
如果定子转子绕组接线不同,欲计算相电压比时,应将线电压换算到相电压后再求比值。
