三相异步电动机维修定子绕组的简介

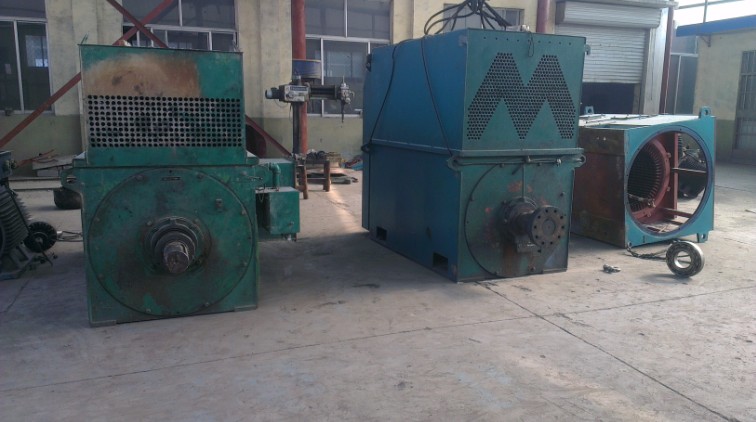

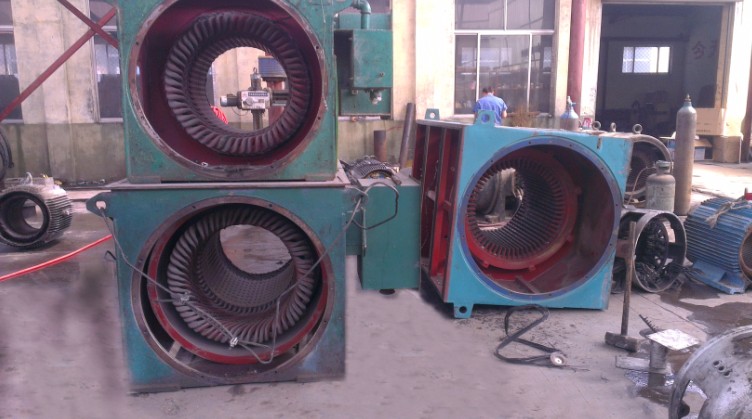

在三相异步电动机结构中,较复杂并在使用中容易发生损坏的是定子绕组。
一、三相异步电动机定子绕组构成的原理
从三相异步电动机的工作原理可知,定子的三相对称绕组通入三相对称的交流电,就会产生一个旋转磁场。所以对于异步电动机来说,定子绕组的布置不仅要做到对称,而且还要尽可能的获得大的旋转磁场和满足一定磁极对数的要求。对于它的构成原则主要有以下三点:
1)三相异步电动机定子绕组必须对称分布,各相绕组的导体数、并联支路数、导体的规格必须相同。
2)每相绕组在定子内圆的空间位置上均匀分布,三相绕组在空间位置上分别相差120°电角度。
3)每相绕组在定子内圆上的分布规律相同。
二、三相异步电动机定子绕组构成的合理指标
为使电动机具有良好的性能和经济效益,要求三相绕组所建立的磁场在气隙中的分布规律接近正弦曲线;在相同的功率下,它的体积小、材料省、坚固耐用、价格便宜。
三、三相异步电动机定子绕组分类
三相异步电动机定子绕组的种类很多,按铁心槽内的绕组层数分为单层绕组、双层绕组和单双层混合绕组。单层绕组是指一个铁心槽内只放一个绕组的有下效边,那么一个绕组线圈要占用两个铁心槽,电动机的绕组线圈数等于铁心槽数的一半,它又分为链式、同心式、交叉式;双层绕组是指一个铁心槽内要放两个有效边,电动机的绕组线圈数等于铁心槽数,它又分为叠绕式、波绕式等。
四、绕组的基本知识
电动机绕组线圈(绕组原件)绕组线圈是构成绕组的基本部件,通常称做线包,是用一匝或多匝相互绝缘的导体绕制而成。从导体的构成上可分为线圈绕组和铜条绕组两类,线圈绕组由绝缘的漆包线绕制而成;铜条绕组则由矩形截面的铜条构成。每个线圈之间按一定规律相连就构成了一相绕组。每个线圈放在铁心槽内的部分称为有效边,线圈中连接有效边的部分称为端部,它露在铁心槽外;每个线圈的引线分别称为首端和尾端。
),
