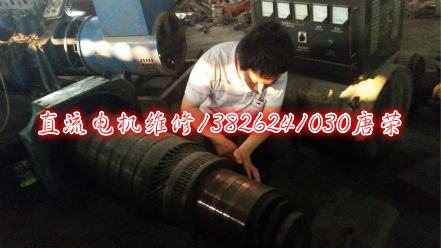

Z系列直流电机大修半开口槽的电枢硬绕组嵌线工艺程序
1)将第一个线圈的下层边放于电枢槽内,用线圈打板紧紧敲打,使线圈边压人槽低。
2)将套有不同颜色的套管的线圈接线头,按照规定,整齐地连好。
3)用扁嘴钳子将线圈接线头放到换向器升高片的接头片套内。
4)按上述操作程序嵌入其余线圈的下层边,并用木锥垫着木板打平绕组端部。
5)在换向器端的绕组端部外圆上,用亚胺薄膜带将出线头包好绝缘,并按照原始记录垫放端部层间绝缘。
6)根据原始记录垫放槽内的层间绝缘。
7)根据拆卸时做好的作好的节距记号,放上层线圈边,分2~3次放入。
8)根据换向器节距及接线所套的套管,连接好上层线圈边的接线头。
9)用压线板压紧槽内的线圈。
10)用木槌隔着打板拧紧绕组的端部。
11)在槽口高度方向剪去多余的槽绝缘,剪时要把两边槽绝缘整理好重叠于槽口的线圈边上。
12)用嵌线打板将槽绝缘压放在槽内。
13)将槽楔打入槽内,当槽内不紧时,可在槽楔下面垫放玻璃丝布板垫条。
14)用手槌垫着打板敲打绕组的端部,使之原始记录要求的尺寸,其同心度可用钢板尺放在铁心表面来检查。偏心不能超出2mm。
15)用手锯子割断从升高片接头片或铜片开口处伸出的线圈接头。
16)用扁嘴钳整理好已放好接线头的升高片。
17)用36V试验灯检查接线头是否正确。
18)用直流电机维修用的玻璃丝带绑扎线圈的接线头。
19)直流电机电枢绕组嵌好后进行外部检查、质量检查、按规定试验规范进行对地耐压试验。
20)按槽节距试片间压降,通入电机额定电流的30~50的电流、测定片间压降,其最大与最小值与平均值之差不得大于+-5%。
