电机修理插入式棒式绕线电机修理线圈嵌线工艺步骤
工艺步骤如下:
(1)绑扎支架绝缘。先在支圈刷一层1032漆,然后用∮3mm无碱玻璃丝绳将一层0.17mm厚的聚酯薄膜玻璃漆布绑扎在支架槽内,上面在铺1层环氧玻璃板,所垫厚度以与槽底相适应为准;在包上2层0.2mm厚的醇酸玻璃柔软云母板上,最后在外边用0.1mm厚的无碱玻璃玻璃丝带半叠包1层,末端用环氧树脂胶粘牢。

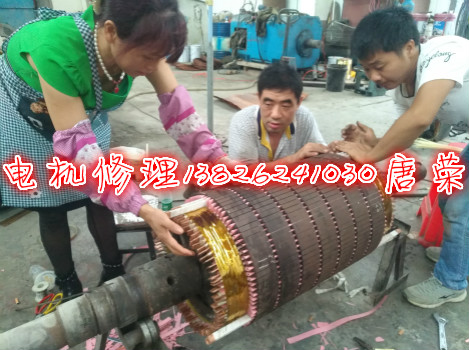

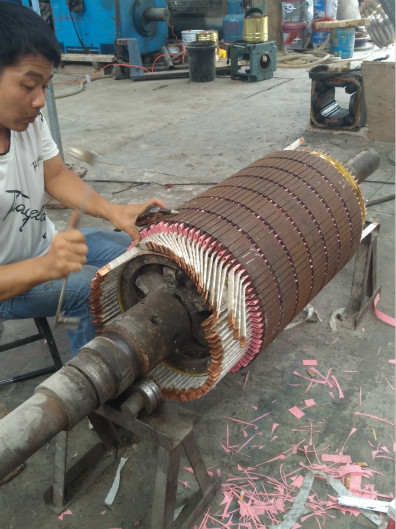

(2)嵌入下层线棒、弯型。自记录的1号槽开始,顺次将下层线棒插入槽内;用弯型工具中的扁嘴钳夹住线棒出槽口部,用弯型钳将端部弯成所需形状;然后导线下面垫上圆弧垫板,用木锤打出弧形,使导线紧靠在支架绝缘上。
(3)端部层间绝缘。先在线棒斜边的上、下层之间用无碱玻璃丝带半叠包1层,然后将2层绝缘纸板夹入0.15mm厚的醇酸柔软云母板2~3层,围包2层,最后用0.1mm厚的无碱玻璃丝带半叠包1层。
(4)嵌入上层线棒、弯型。穿入第一支线棒时,使直线插入槽内1/3处,以下依次插入,待全部上层线棒插入后,再依次逐步将线棒推人槽内,直至记录尺寸为止,然后弯型。
(5)连线。除去非集电环端的三个单独线头留作短路星点引线和集电环端三个单独线头留作穿轴引线外,其余上层与下层线头皆按所需节距及风叶相隔槽数,套上并头套和风叶,打入铜楔夹紧;试验合格后打入槽楔。
